HDPE防渗膜选用优质的聚乙烯原生树脂，主要成分为97.5%的高密度聚乙烯，约2.5%的碳黑、抗老化剂、抗氧剂、紫外线吸收剂、稳定剂等辅料，经三层共挤技术制成。HDPE光面防渗膜：表面光滑，膜体厚度均匀，抗拉强度好，断裂伸长率高，一般使用在地质条件复杂的环境中，防渗性能好，摩擦系数小，主要应用在边坡比较平缓对摩擦系数要求不高的项目中，与不覆土的项目结构和水池等防渗要求较高的项目中应用。HDPE糙面防渗膜：表面由不规则凹凸状结构组成，同样厚度情况下比光面PE膜抗拉强度小，断裂伸长率低，摩擦系数高，一般应用在边坡膜体表面需要覆土要求有较大摩擦系数的项目中，应用中厚度比光面适当加大。为了使薄膜起到应有的防渗作用，除要求薄膜自身不透水外，还需注意铺设复合土工膜的施工质量，为了让您更加了解我们的产品，小编为您介绍一下复合土工膜的防水功能。
1、复合土工膜与支撑材料接触面应力求平整，以免薄膜被刺破丧失其防渗作用，否则，应设细粒垫层，以保护薄膜不被损伤。
2、通常在拐角及畸形地段，应是接缝长度尽量减短。除特殊要求外，在坡度大于1:6的斜坡上距顶坡或应力集中区域1.5米范围内，尽量不设焊缝。

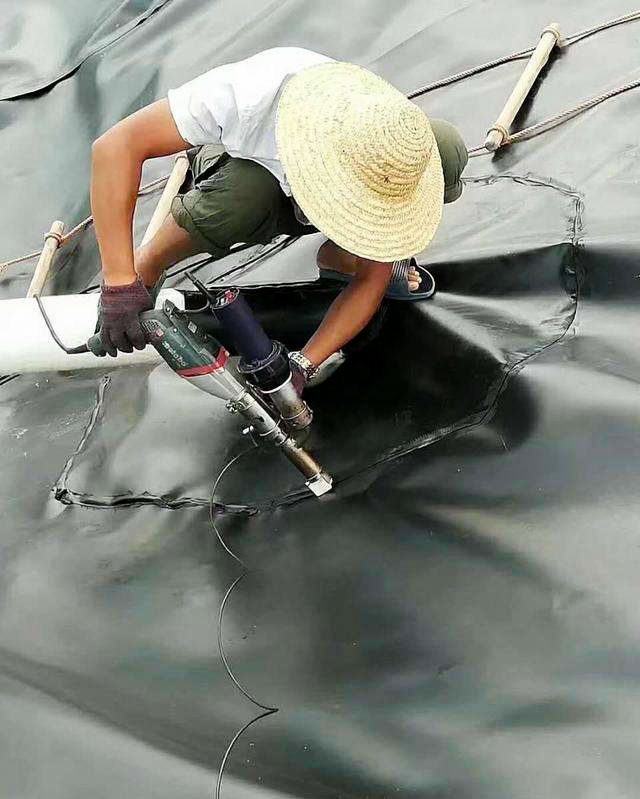

3、防渗薄膜的连接方式可归纳为三种，即粘结法、焊接法以及硫化法，视防渗薄膜的原材料的不同而选择。所有连接缝的抗渗性能均应进行检查，以防接缝连接不好而渗漏。
4、复合土工膜与周边边界的连接。复合土工膜与周边边界必须严密结合。施工时可在地基和岸坡开挖锚固槽连接。如果地基是浅层砂砾石透水层，则应将砂砾石开挖掉，黑膜沼气池，养殖防渗膜，黑膜沼气池工程。直至基岩然后浇筑混凝土底座，将土工膜固定在混凝土内，如果地基是不透水粘土层，可开挖深为2m，宽为4m左右的锚固槽，将土工薄膜置于槽内，然后密实回填粘土；如果地基是深厚的砂砾石透水层，可采用土工薄膜铺盖的方式进行防渗，其长度根据计算确定。铺盖部位必须整平，并铺设厚约30cm，粒径为20mm的过渡层。同样膜上也要铺设过滤层，随后加设保护层。薄膜周边应与两岸岸坡不透水层严密结合。防渗薄膜与锚固槽的连接视薄膜与混凝土的允许接触渗透坡降确定。聚氯乙烯和丁基橡胶类薄膜可用粘合剂或溶化剂很好的粘着于混凝土面上，故嵌入长度适当可短些。因聚乙烯薄膜不能粘着于混凝土面上。
5、复合土工膜铺设完成后，应尽量减少在膜面上行走、搬动工具等，凡能对防渗膜造成危害的物件，均不应放在膜上或携带在膜上行走，以免对膜造成意外损伤。
